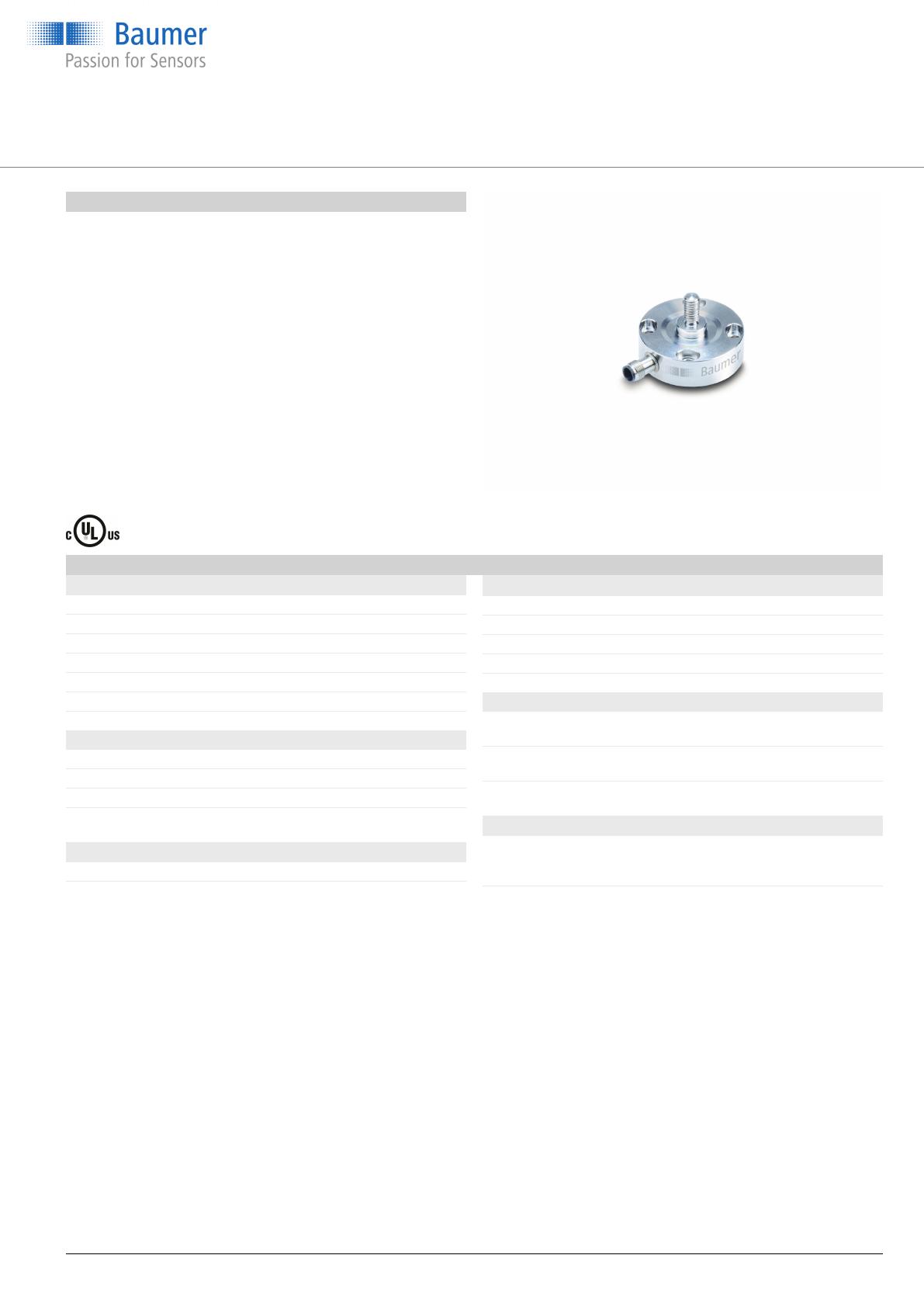

Sensori di forza
DLM20-SO
Sensori di forza compatti per applicazioni industriali
DLM20-SO.###.TP3.M4
Overview
■
Per forze di trazione e compressione da 0 ... 1000 N
■
Scostamento di linearità < 0,2 %
■
Piccolo diametro esterno per spazi limitati
■
Possibilità di montaggio su entrambi i lati
■
Corpo del sensore in acciaio inossidabile con classe di protezione
IP67
■
Design del sensore completamente saldato
■
Resistente alla fatica con larghezza di oscillazione del 100%
Dati tecnici
dati generali
Campo di misura 0 ... 1000 N
Deviazione della linearità < 0.2 %
Ripetibilità < 0.1 %
Effetto temperatura zero < 0.2 % / 10K
Deviazione del punto zero < 20 %
Tipo Screw-on
Montaggio meccanico 4 x M2 Viti / Filettatura M4
Dati elettrici
Sensibilità nominale 1 mV/V
Resistenza del ponte 1000 Ω
Tensione di alimentazione 0.5 ... 12 VDC
Polarità del segnale posi-
tiva
Tensione
Dati meccanici
Sovraccarico 150 %
Carico di rottura 200 %
Dati meccanici
Scostamento nominale 16 μm
Peso 23 g
Materiale corpo sensore Acciaio inossidabile, 1.4542
Resistenza alla fatica >10 milioni di cicli a 0...100% FS
Collegamento elettrico Connettore M5 a 4 poli
Condizioni ambientali
Campo di temperatura di
funzionamento
-40 ... 85 °C
Campo di temperatura di
stoccaggio
-40 ... 85 °C
Classe di protezione EN
60529, ISO20653
IP 67
compliance and approvals
EMC EN 61000-6-2
EN 61000-6-3
EN 61326-2-3
Approvazione UL E217824
2020-03-30 Le caratteristiche del prodotto e i dati tecnici specificati non esprimono o implicano alcuna garanzia. Ci riserviamo il diretto di apportare modifiche tecniche.
www.baumer.com Scheda tecnica – DLM20-SO Page 1 of 2
Sensori di forza
DLM20-SO
Sensori di forza compatti per applicazioni industriali
DLM20-SO.###.TP3.M4
Dimensional drawings (mm)
Collegamento elettrico
Ordering key - Configuration possibilities see website
DLM 20 - SO . ### . T P3 . M4
Product group
Membrane force sensor DLM
Size category
20 20
Type
Screw-on SO
Nominal force
50 N 500
100 N 101
200 N 201
500 N 501
1 kN 102
Measuring direction positive
Tension T
Ouput signal
Nominal sensitivity 1.00 mV/V P3
Electrical connection
M5, 4 pin, male M4
2020-03-30 Le caratteristiche del prodotto e i dati tecnici specificati non esprimono o implicano alcuna garanzia. Ci riserviamo il diretto di apportare modifiche tecniche.
www.baumer.com Scheda tecnica – DLM20-SO Page 2 of 2
-
