Istruzioni di sicurezza principali
Requisiti per il personale
Il personale, nell'eseguire i propri compiti, deve soddisfare i seguenti requisiti:
‣Gli specialisti addestrati e qualificati devono possedere una qualifica
pertinente per la funzione e il compito specifici.
‣Deve essere autorizzato dall'operatore/responsabile dell'impianto.
‣Deve conoscere approfonditamente le normative locali/nazionali.
‣Prima di cominciare il lavoro, leggere attentamente e assicurarsi di aver
compreso le istruzioni contenute nel manuale e nella documentazione
supplementare e i certificati (in funzione dell'applicazione).
‣Seguire le istruzioni e rispettare le condizioni.
Uso previsto
L'amplificatore d'isolamento NAMUR è progettato per il funzionamento di
interruttori di prossimità, contatti flottanti e contatti con un circuito resistivo. Un
relè è disponibile come segnale in uscita. Il dispositivo è disponibile per
l'installazione su guide DIN in conformità a IEC 60715.
Responsabilità sul prodotto: il costruttore non si assume alcuna responsabilità
per danni derivanti dall'uso non previsto e dall'inosservanza delle istruzioni del
presente manuale.
Sicurezza operativa
Rischio di infortuni.
‣Utilizzare il dispositivo solo in condizioni tecniche adeguate, in assenza di
errori e guasti.
‣L'operatore è responsabile del funzionamento privo di interferenze del
dispositivo.
Aree pericolose
Per escludere qualsiasi pericolo per le persone o per l'impianto, qualora lo
strumento venga utilizzato in un'area pericolosa (ad es. protezione dal rischio di
esplosione):
‣controllare la targhetta e verificare se il dispositivo ordinato può essere
impiegato per il suo scopo d'uso nell'area pericolosa.
‣Rispettare le specifiche riportate nella documentazione supplementare
separata, che è parte integrante di queste istruzioni.
Sicurezza del prodotto
Questo dispositivo è stato sviluppato secondo le procedure di buona ingegneria
per soddisfare le attuali esigenze di sicurezza, è stato collaudato e ha lasciato la
fabbrica in condizioni tali da poter essere usato in completa sicurezza.
Istruzioni di installazione
• Il grado di protezione IP20 del dispositivo si riferisce ad un ambiente pulito e
asciutto.
• Non esporre il dispositivo a sollecitazioni meccaniche e/o termiche che
superino i limiti prescritti.
• Il dispositivo è destinato all'installazione in un armadio o alloggiamento
simile. Il dispositivo può essere azionato soltanto come dispositivo installato.
L'armadio deve soddisfare le prescrizioni degli alloggiamenti antincendio in
conformità alla norma di sicurezza UL/IEC 61010-1 e fornire adeguata
protezione da scosse elettriche o ustioni.
• Per la protezione da danni meccanici o elettrici, il dispositivo deve essere
installato in un alloggiamento appropriato con un grado di protezione idoneo
in conformità alla norma IEC/EN 60529.
• Il dispositivo soddisfa le normative EMC previste per il settore industriale
(classe EMC A). Se impiegato in ambienti residenziali può causare
interferenze elettriche.
Controllo alla consegna e identificazione del prodotto
Controllo alla consegna
Durante il controllo alla consegna, eseguire le seguenti verifiche:
• I codici d'ordine sul documento di trasporto e sull'etichetta del prodotto sono
identici?
• Le merci sono integre?
• I dati della targhetta corrispondono alle informazioni per l'ordine sul
documento di trasporto?
Se una di queste condizioni non è soddisfatta, contattare l'ufficio vendite
del costruttore.
Identificazione del prodotto
Per identificare il dispositivo sono disponibili le seguenti opzioni:
• Specifiche della targhetta
• Codice d'ordine esteso con l'elenco delle caratteristiche del dispositivo nel
documento di trasporto
Products Solutions Services
Istruzioni di funzionamento brevi
RLN22
Amplificatore d'isolamento NAMUR a 1 o 2 canali 24 V c.c. con segnale in uscita relè
KA01458K/16/IT/03.22-00
71618143
2022-12-26
*71618143*
71618143
KA01458K
2 Endress+Hauser
Nome e indirizzo del produttore
Nome del produttore: Endress+Hauser Wetzer GmbH + Co. KG
Indirizzo del produttore: Obere Wank 1, D-87484 Nesselwang
Riferimento modello/tipo: RLN22
Certificati e approvazioni
Per i certificati e le approvazioni del dispositivo: vedere i dati sulla
targhetta
Dati e documenti relativi alle approvazioni:
www.endress.com/deviceviewer → (inserire il numero di serie)
Sicurezza funzionale
Su richiesta è disponibile una versione SIL del dispositivo. Può essere usata in
apparecchiature di sicurezza in conformità alla norma IEC 61508 fino a SIL 2.
Fare riferimento al Manuale di sicurezza FY01035K per l'uso del
dispositivo nei sistemi di sicurezza strumentati in conformità alla norma
IEC 61508.
Protezione da modifiche:
Poiché non è possibile disinnestare gli elementi operativi (interruttori
DIP), nelle applicazioni SIL occorre usare un armadio di controllo con
serratura. L'armadio deve essere chiuso a chiave. La normale chiave
dell'armadio elettrico non è sufficiente allo scopo.
Montaggio
Requisiti di montaggio
Dimensioni
Larghezza (B) x lunghezza (L) x altezza (H) (con morsetti): 12,5 mm (0,49 in) x
116 mm (4,57 in) x 107,5 mm (4,23 in)
Posizione di montaggio
Il dispositivo è disponibile per l'installazione su guide DIN 35 mm (1,38 in) in
conformità a IEC 60715 (TH35).
L'alloggiamento del dispositivo offre l'isolamento base dai dispositivi adiacenti
per 300 Veff. Occorre tener conto dell'eventuale installazione affiancata dei
dispositivi e prevedere eventualmente un isolamento aggiuntivo. Se il dispositivo
adiacente offre anche l'isolamento base, non è necessario alcun isolamento
aggiuntivo.
AVVISO
‣Quando impiegato in aree pericolose, rispettare i valori soglia indicati nei
certificati e nelle approvazioni.
Condizioni ambiente rilevanti
Intervallo della
temperatura
ambiente
–40 … 60 °C
(–40 … 140 °F)
Temperatura di
immagazzinamento
–40 … 80 °C
(–40 … 176 °F)
Grado di protezione IP 20 Categoria
sovratensioni
II
Grado inquinamento 2 Umidità 10 … 95 % Assenza
di condensa
Altitudine ≤ 2 000 m (6 562 ft)

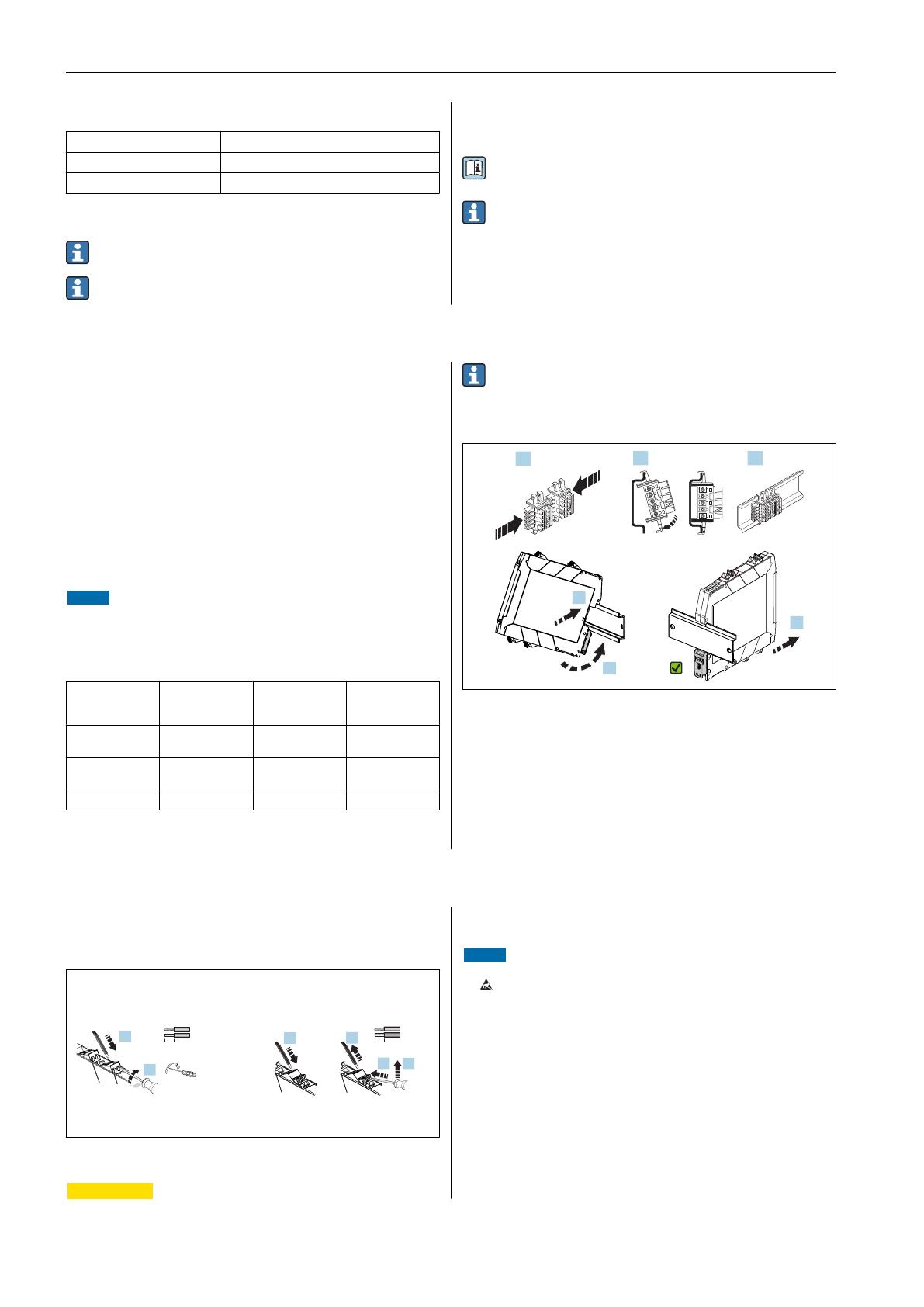

Installazione del connettore bus su guida DIN
Se per l'alimentazione si utilizza il connettore bus su guida DIN,
agganciarlo alla guida DIN PRIMA di montare il dispositivo. In tale
occasione, prestare attenzione all'orientamento del modulo e del
connettore bus su guida DIN: il fermo a scatto deve essere sulla parte
inferiore e il connettore a sinistra.
1. 2. 3.
1.
2.
3.
 1 Installazione del connettore bus su guida DIN 12,5 mm (0,5 in) (superiore) e
installazione su guida DIN (inferiore)
Installazione di un dispositivo per guida DIN
Il dispositivo può essere installato in qualsiasi posizione (orizzontale o verticale)
sulla guida DIN senza alcuno spazio dai dispositivi adiacenti. Per l'installazione
non è necessario alcun attrezzo. Per il fissaggio del dispositivo è consigliabile
l'uso di staffe terminali (tipo "WEW 35/1" o simile) sulla guida DIN.
Collegamento elettrico
Requisiti di collegamento
Per stabilire il collegamento elettrico con morsetti a vite o push-in è necessario
un cacciavite a punta piatta.
0,5-0,6 Nm
5-7 lb In
7 mm (0,28")
AWG 24-14
0,2 -2,5 mm5 ² AWG 24-14
0,2 - ,5 mm5 2 ²
10 (0,39")mm
1.
2.
1.
1. 2.
3.
 2 Collegamento elettrico con morsetti a vite (a sinistra) e morsetti push-in (a destra)
LATTENZIONE
Distruzione dei componenti dei dispositivi elettronici
‣Disattivare l'alimentazione prima di installare o collegare il dispositivo.
AVVISO
Distruzione o malfunzionamento dei componenti dei dispositivi elettronici
‣ ESD - scarica elettrostatica. Proteggere i morsetti dalle scariche
elettrostatiche.
Istruzioni speciali per la connessione
• Nel luogo di installazione devono essere presenti unità di sezionamento e
sistemi di protezione dei circuiti ausiliari con adeguati valori c.a. o c.c.
• Vicino al dispositivo deve essere installato uno switch/interruttore di
protezione chiaramente contrassegnato come unità di sezionamento per quel
dispositivo.
• Nell'impianto deve essere prevista un'unità di protezione da sovracorrente (I ≤
16 A).
• Le tensioni applicate all'ingresso e all'alimentazione sono tutte a bassissimo
voltaggio (ELV). In funzione dell'applicazione, la tensione di commutazione
sull'uscita a relè può essere una tensione pericolosa (>30 V). In questa
situazione è previsto un sicuro isolamento galvanico agli altri collegamenti.
KA01458K
Endress+Hauser 3
Importanti dati di collegamento
Alimentazione
Tensione di
alimentazione
24 VDC (-20% /
+25%)
Consumo di corrente
a 24 VDC
A 1 canale: ≤ 21 mA
A 2 canali: ≤ 35 mA
Corrente di
alimentazione al
connettore bus su
guida DIN
max. 400 mA Potenza assorbita a
24 VDC
A 1 canale: <
0,65 W
A 2 canali: < 0,8 W
Perdita di potenza a
24 VDC
A 1 canale: <
0,65 W
A 2 canali: < 1 W
Dati in ingresso (contatti dell'interruttore a galleggiante con giunti resistivi per
collegare interruttori di prossimità NAMUR (IEC/EN 60947-5-6))
Punti di
commutazione
Blocco: < 1,2 mA
Conducibilità: >
2,1 mA
Rilevamento guasti
linea
Interruzione:
0,05 mA< IIN<
0,35 mA
Cortocircuito:
100 Ω < Rsensore <
360 Ω
Corrente di
cortocircuito
~ 8 mA Tensione di
interruzione
~ 8 VDC
Isteresi di
commutazione
< 0,2 mA
Dati uscita a relè
Tipo di contatto A 1 canale: 1
commutazione
A 2 canali: 1
contatto NA per
canale
Durata operativa
meccanica
107 cicli di
commutazione
Tensione di
commutazione
massima
250 V c.a. (2 A) / 120
V c.c. (0,2 A) / 30 V
c.c. (2 A)
Carico minimo
consigliato
5 V / 10 mA
Capacità di
commutazione
massima
500 VA Frequenza di
commutazione
(assenza di carico)
≤ 20 Hz
Per i dati tecnici dettagliati, fare riferimento alle Istruzioni di
funzionamento
Guida rapida al cablaggio
GND
+24V
Faultsignal
+24V
GND
GND
Fault
n.c.
1.2
1.1
4.2
4.1
2.2
3.1 3.2
14
11 12
Out
In
Ch1
3.1
14
2.1
14
3.2
13
2.2
13
Faultsignal
+24V
GND
GND
Fault
n.c.
1.2
1.1
5.1
4.2
4.1 5.2
GND
+24V
Ch1 Ch2
Out
In
 3 Assegnazione morsetti di RLN22: versione a 1 canale (superiore), versione a 2 canali
(inferiore)
Connessione della tensione di alimentazione
L'alimentazione può essere fornita tramite i morsetti 1.1 e 1.2 o tramite il
connettore bus su guida DIN.
Uso del modulo di alimentazione e di messaggi di errore per
l'alimentazione
Si consiglia di utilizzare il modulo di alimentazione e di messaggi di errore
RNF22 per fornire la tensione di alimentazione al connettore bus su guida DIN.
Questa opzione consente una corrente complessiva di 3,75 A.
Alimentazione al connettore bus su guida DIN tramite i morsetti
I dispositivi installati affiancati possono essere alimentati tramite i morsetti del
dispositivo fino ad un consumo di corrente complessivo di 400 mA. Il
collegamento avviene tramite il connettore bus su guida DIN. È consigliata
l'installazione di un fusibile da 630 mA (semiritardato o ritardato) a monte.
AVVISO
Non è ammesso l'uso simultaneo di morsetti e connettori bus su guida DIN
per l'alimentazione! Non è ammesso lo sfruttamento dell'energia del
connettore bus su guida DIN per l'ulteriore distribuzione.
‣La tensione di alimentazione non deve mai essere collegata direttamente al
connettore bus su guida DIN!
KA01458K
4 Endress+Hauser
Display ed elementi operativi
1
2
3
8
9
4
5
6
7
 4 Display ed elementi operativi
1 Morsetto a vite o push-in
2 LED verde "acceso", alimentazione
3 LED rosso "LF1", guasto sulla linea del cavo del sensore 1
4 LED rosso "LF2", guasto sulla linea del cavo del sensore 2 (opzione)
5 LED giallo "OUT1", stato relè 1
6 LED giallo "OUT2", stato relè 2 (opzione)
7 Interruttori DIP da 1 a 4
8 Fermo della guida DIN per montaggio su guida DIN
9 Connettore bus su guida DIN (opzionale)
Controllo locale
Impostazioni / configurazione hardware
Qualsiasi impostazione del dispositivo mediante l'interruttore DIP deve
essere effettuata con il dispositivo disattivato.
Per i dettagli fare riferimento alle Istruzioni di funzionamento
Direzione di azione
Sul dispositivo, è possibile selezionare la direzione di azione (comportamento
corrente di lavoro o di riposo) e il rilevamento guasti linea può essere abilitato o
disabilitato tramite gli interruttori DIP.
Interruttore DIP 1 = canale 1; interruttore DIP 3 = canale 2 (opzionale)
Alla spedizione del dispositivo dalla fabbrica, tutti gli interruttori sono impostati
in posizione "I" :
• I = fase normale (comportamento corrente di lavoro)
• II = fase inversa (comportamento corrente di riposo)
Rilevamento guasti linea
Interruttore DIP 2 = canale 1; interruttore DIP 4 = canale 2 (opzionale)
I = rilevamento guasti linea disinserito - non ammesso per applicazioni
inerenti la sicurezza!
II = rilevamento guasti linea inserito
Se si verifica un guasto di linea, il relè è disattivato e il LED rosso "LF" lampeggia
(NE 44).
Viene trasmesso un messaggio di errore al modulo di alimentazione e di
messaggi di errore RNF22 tramite il connettore bus su guida DIN e inoltrato
come messaggio di errore del gruppo.
AVVISO
Malfunzionamenti del rilevamento errori
‣Per contatti degli interruttori a circuito aperto, il rilevamento guasti linea
(LF) deve essere disabilitato oppure il corrispondente circuito di resistenza
(1 kΩ/10 kΩ) deve essere collegato direttamente sul contatto. (
A
Consultare
le sezioni "Guida rapida al cablaggio" e "Accessori" delle Istruzioni di
funzionamento)
Maintenance
Il dispositivo non richiede particolari interventi di manutenzione. Pulizia
Pulire il dispositivo usando un panno pulito e asciutto.
  • Page 1 1
  • Page 2 2
  • Page 3 3
  • Page 4 4

Endres+Hauser KA RLN22 Short Instruction

KA RLN22
Endres+Hauser
Marca
Endres+Hauser
Modello
KA RLN22
Tipo
Short Instruction
Scarica il pdf
rapporto

Documenti correlati
